Cod produs: 100063
Producator: Precision UK
Caracteristici:
- fabricata in acord cu standardul HTM 02-01, ISO 7396-1, ISO 10534-2, ISO 21969 si contine marcaj CE conform directive medicale 93/42/EEC clasa II;
- numar de trepte: 2;
- numar butelii conectate: 2×1 pana la 2×10;
- mediu lucru gaz: oxigen medicinal;
- presiune de intrare: 200 bar;
- debit: 1500l/min (90nmc/h);
- presiune de iesire: 4,5 bar;
- conexiune de intrare butelii: G3/8” MALE;
- contine furtune flexibile pentru conectarea buteliilor;
- pe bratul de conectare la fiecare furtun exista o supapa de sens, pentru a se evita golirea accidentala a sistemului in cazul unei neetanseitati la butelie;
- conexiune butelii: conform standard DIN477 no 9;
- ca element de siguranţă impotriva presiunii prea mari in zona de iesire a gazului, sistemul este prevazut cu o supapă de suprapresiune;

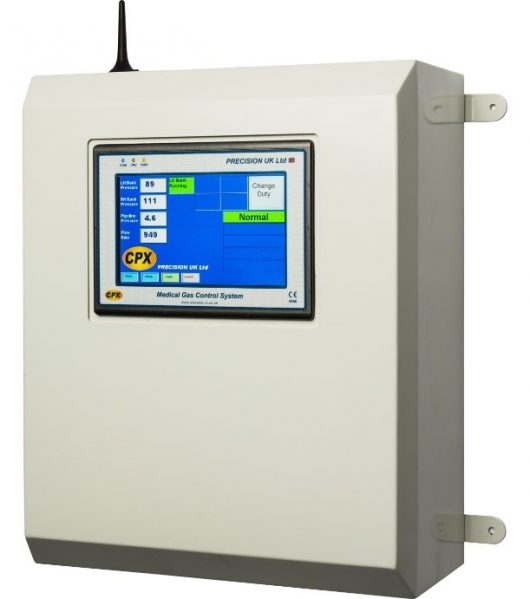

- statia automata CPX 1500 este realizata din două regulatoare de presiune cu doua trepte;
- contine o valva solenoida de comutare, traductoare de presiune pe intrare si iesire;
- contine manometer pentru vizualizarea anolga a presiunii;
- contine o alarma / panou de comanda integrat cu tehnologie touch screen;
- alarma contine iesire MODBUS ce permite conectarea la un sitem de monitorizare centralizat al instalatiei de gaze medicale;
Principiul de operare al statiei automate CPX 1500:
- toți cilindri conectați la colectoarele dispozitivului ar trebui să fie deschiși;
- gazul iese din bateria de cilindri din stânga și din dreapta spre panoul de control automat;
- in condiții normale de lucru, gazul alimentează sistemul de distribuție al spitalului, pe rând, de la câte o baterie. Atunci când conținutul cilindrului scade sub presiunea de comutare, valva solenoidă a bateriei în funcțiune se închide și valva solenoidă a bateriei aflată în stand-by se deschide asigurând continuitatea alimentării cu gaz.
- in cazul unei pene de curent, ambele valve solenoide se deschid și se va alimenta simultan atât din bateria în funcțiune cât și din cea în stand-by. Odată ce s-a reluat alimentarea cu electricitate, panoul de control va alimenta cu gaz din bateria de cilindri care era în funcțiune imediat înainte de întreruperea curentului.
- contine extensi metalice solide cu sistem de ancorare cu lant al fiecarei butelii conectate la statie;
- contine supapa de sens pe iesire in retea si robinet de izolare;
- contine priza standard DIN pentru colectare probe de gaz, izolata cu robinet.
