Cod produs: 100075
Producator: LM Medical Division Italia
Componenta:
- 2 prize vacuum medical;
- 2 prize oxigen medicinal;
- 2 prize aer medical;
- 1 priza aer chirurgical;
- 1 priza CO2 medicinal;
- 12 prize electrice – primul circuit – albe;
- 4 prize echipotential;
- 1 x priza date;
- 1 x polita;
- 1 x polita cu sertar;
Caracteristici tehnice:

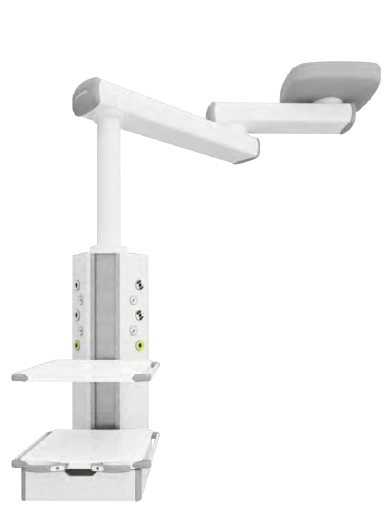

- suspendata cu doua brate mobile simplu articulate pentru distributia fluidelor medicale si a circuitelor electrice;
- cu fixare in tavan;
- structura metalica pentru prinderea consolei de tavanul din beton ajustabila pana la 0.8 m;
- sistem pentru compensarea distantei dintre tavanul din beton si tavanul fals cu lungimea de max 0.8 m;.
Consola are urmatoarea configuratie:
- 1 flansa pentru prinderea in tavan;
- structura metalica intermediara de prindere a consolei, cu rezistenta mecanica la solicitarile determinate de consola, protejata anticoroziv;
- 1 brat orizontal cu lungimea de 600 mm care se poate roti cu aprox. 330º in jurul axei verticale;
- 1 alt brat orizontal cu lungimea de 600 mm care se poate roti cu aprox. 330º in jurul axei verticale;
- contine sistem de frana pneumatic cu sistem de confirmare a franei pe baza de luminii led integrate in bratele articulate;
- coloana verticala pentru sustinerea modului de distributie cu unitati terminale de gaze si prize electrice;
- modulul de distributie pozitionat vertical, sa se poata roti cu aprox. 330º in jurul axei verticale;
- incarcare totoala: aprox. 220 kg;
- pendantul va fi vopsit in culoarea dorita de catre beneficiarul final;
Modul cu lungimea de 1000 mm care are in configuratie:
Gaze medicale:
- 2 x unitati terminale pentru oxigen medicinal, standard DIN 13260-2;
- 2 x unitati terminale pentru vacuum medical, standard DIN 13260-2;
- 2 x unitate terminala pentru aer medical, standard DIN 13260-2;
- 1 x unitate terminala pentru aer chirurgical standard DIN 13260-2;
- 1 x unitate terminala pentru CO2 medicinal standard DIN 13260-2;
Toate prizele pentru gaze si fluide medicale vor fi marcate distinct conform ISO 32.
Electrice:
- 12 x prize electrice standard german 230V/16A, +PE – circuit electric principal – albe;
- 4 x prize echipotential;
- 1 x priza de date RJ 45;
- 1 x polita cu dimensiunea 460x440mm, capacitatea de incarcare: 40 kg;
- 2 x polita cu sertar cu dimensiunea 460x460mm, capacitatea de incarcare 40kg;
- atat polita cat si polita cu sertar contine pe laterale sine din inox pentru accesorii;
Pendantul se va livra cu circuitele electrice si de gaze premontate.
Consola se va livra cu circuitele electrice si de gaze medicale premontate.
Carcasa din aliaj de aluminu extrudat, vopsita in camp electrostatic, vopsea rezistenta la dezinfectanti.
Capacul frontal din aliaj de aluminiu al modulului de distributie usor detasabil pentru acces usor in interior.
Masca pentru tavan fals, vopsita in aceeasi culoare ca intreg ansamblu.
Bratul fix de sustinere al consolei cu prindere in tavan este din aliaj de aluminiu.
Conectarea la instalatia de gaze se va face cu furtune flexibile etichetate cu simbolul gazului respectiv.
In interiorul bratelor, cablurile electrice sunt introduse in interiorul unui furtun flexibil de protectie.
Buton pentru franarea miscarilor consolei, amplasat in partea frontala a etajerei.
Si alte configuratii tehnice sunt disponibile in oferta noastra.
