Cod produs: 100108
Producator: GCE Group
Caracteristici tehnice:
- material: alama nichelata si cromata 2.0401.26;
- membrana: Hastelloy C;
- etansare/garnituri: PVDF / PCTFE;
- rata de curgere: 10-9 mbar l/s echivalent Heliu;
- sistem de purjare: cu gaz propriu;
- numar butelii: 2 x 1;
- comutare: semi-automata;
- numar trepte: 1 ;
- manometre: clasa 2.5;
- puritate gaz: max. 5.0;
- presiune max. intrare: 230 bar;
- domeniu presiune iesire: 14 +3/-3 bar;
- debit: max. 25 Nm3/h la presiune iesire 12 bar; max. 30 Nm3/h la presiune iesire 16 bar;
- conexiune de intrare: standard DIN 477;
- conexiune de iesire: NPTF ¼”(conexiune tip cupla rapida 6mm);
- conexiune de iesire purjare: tubulatura 6mm (conexiune tip cupla rapida 6mm);
- pe ambele parti ale statiei ( dreapta, stanga ) se pot monta cate un manometru de contact ce emite semnal la o cutie de semnalizare pentru avertizarea din timp a golirii buteliilor.
- filtre utilizate: în suport 10 µm, în faţa supapelor 50 µm;
- contine doi robineti inchis deschis pentru sistemul de purjare cu gaz propriu;

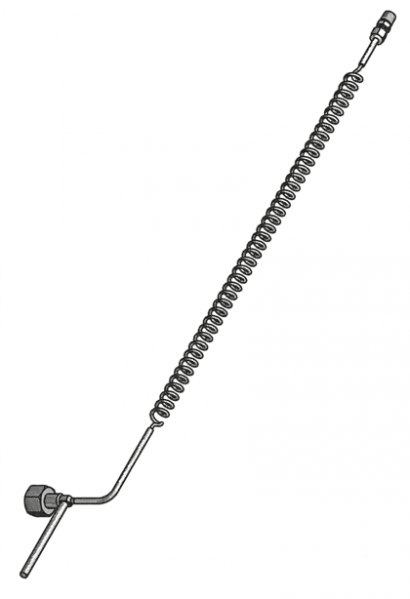

- contine furtune flexibile din inox pentru conectarea celor 2 butelii de gaz;
Principiu de functionare:

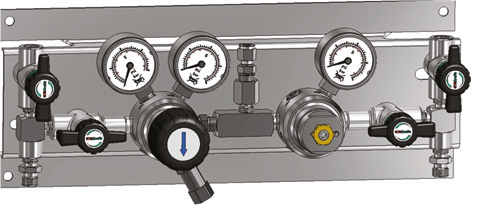

Statia semiautomata este realizata din două regulatoare de presiune cu o singură treapta. Comutarea automata de pe partea cu butelii goale pe cea cu butelii pline are loc pe partea presiunii de iesire, fara interventie din exterior, mânerul aferent sistemului de comutare fiind pozitionat intotdeauna pe partea cu butelii cu gaz aflate in folosinta. Dacă este utilizată corespunzător, această setare permite o furnizare de gaz continua, fara intrerupere la trecerea de pe partea cu butelii goale pe partea cu butelii pline.
Punctul de comutare al regulatorului este determinat de diferenţa de presiune necesara, care de indata ce este atinsa, genereaza comutarea automata fara interventie din exterior. La presiuni de ieşire ridicate, pentru comutare este necesară o diferenţă de presiune mai ridicată corespunzătoare functionarii in conditii de siguranta.
Ca element de siguranţă împotriva presiunii prea mari in zona presiunii de iesire, sistemul este prevazut cu o supapă de suprapresiune.
(presiune de deschidere = P4 x 1.3 … 1.5.)
