Cod produs: 100127
Producator: SINTESY Italia
Sistemul va fi compus din:

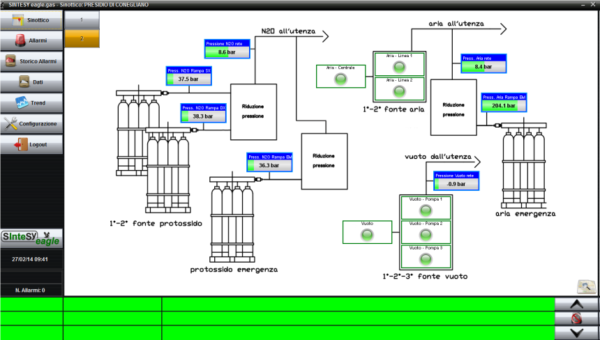

- Sistemul software de monitorizare si control al instalatiei de gaze medicale este un sistem tip SCADA (Supervisor Control and Data Acquisition) special conceput pentru Sistemele centralizate de producere si distributie gaze medicale. Este conform SR EN ISO 7396-1 si certificat ca Dispozitiv Medical. Contine marcaj CE in accord cu directiva europeana 93/42/EEC si cu directiva europeana 2007/47/EEC.
Este un sistem modular:
- un modul de control si telemetrie la distanta conectat cu dispozitivele din teren printr-o placa tip RS485.
- serverul pentru stocarea datelor masurate
Cu sistemul centralizat de monitorizare si control al instalatiei de gaze medicale se poate monitoriza in timp real sistemul de producere si distributie gaze medicale locat in diferite incaperi, pe diferite etaje sau cladiri ale spitalului.
Sistemul electronic centralizat de monitorizare si control al instalatiei de gaze medicale prin sistemul software poate:
- emite alarme in timp real;
- stoca alarmele;
- va monitoriza in timp real nivelul anumitor gaze in aerul din incaperea respective;
- exportarea datelor culese in tabele excel;
- va transmite mesaje de alarma via SMS personalului utilizator;
- masurare de valori si stocare cu o frecventa setata de utilizator;
- posibilitate de vizualizare simpla, doar de pe un browser de internet;
- Sistem integrat de monitorizare ai senzorilor de gaz:
- sistemul va avea posibilitatea sa arate in timp real parametrii masurati in diferite spatii (concentratie de oxigen, CO2, N2O etc.) si va emite semnale auditive si vizuale in cazul in care se atinge pragul de alarma.
- sistemul va fi conceput conform directivei 93/42/EEC
- sistemul poate fi instalat in afara zonei de monitorizare
- sistemul va afisa pe displayul digital o gama larga de valori masurate de senzorii ambientali sau traductori de presiune (concentratia de O2, CO2, N2O etc.)
- in functie de cele doua praguri de alarma ale fiecarui traductor/sensor sistemul va genera mai multe tipuri de alarma: NORMAL (prioritate mica, culoare verde, fara semnal acustic), ATENTIE (prioritate medie, culoare galben, scurte secvente de semnal acustic), ALARMA (prioritate mare, culoare rosie, scvente pronuntate de semnal acustic)
- sistemul va putea functiona in mod Master, capabil sa citeasca pana la 32 de parametri masurati de diferiti senzori / traductori.
- va contine baterie de back-up – 24V
- va contine card de memorie SD cu capacitate de stocare de minim 2GB
- va avea display digital tip LCD de minim 5,7” pentru o citire mai usoara si touch screen
- va contine certificare CE si va fi construit in accord cu standardul EN 7396-1
- temperatura de operare 0-60°C
- posibilitate de stocare in cadrul SD de fisiere Ecell de date si alarme detectate
- alimentare 24V, putere 15W
- Senzorii de gaz:
- senzori de ultima generatie
- senzorii vor monitoriza: Oxigen, Dioxid de carbon, Protoxidul de azot din aerul ambiental al salilor de operatie. La cerere se pot monitoriza si alti parametri: temperatura si umiditate;
- vor fi special conceputi pentru monitorizarea incaperilor din spitale
- vor contine display digital tip LCD de minim 4” si va avea touch screen
- senzorii vor putea genera mai multe tipuri de alarma: NORMAL (prioritate mica, culoare verde, fara semnal acustic), ATENTIE (prioritate medie, culoare galben, scurte secvente de semnal acustic), ALARMA (prioritate mare, culoare rosie, scvente pronuntate de semnal acustic)
- senzorii vor contine doua releie suplimentare care vor putea fi contectate la sistemul de ventilatie, electrovalve pentru gazele medicale sau alt sistem de alarma.
- senzorii vor putea fi conectati la indicatori vizuali si acustici montati in afara zonei monitorizate (spre exemplu in afara Salilor de Operatii, langa usa)
- contine ceas pentru monitorizarea alarmelor in timp real dar si pentru programarea verificarilor de mentenanta;
- nivelul acustic poate fi programat
- nivelul de zgomot maxim al alarmei: >70dB
- alarma acustica poate fi oprita pentru un interval de 10 minute
- contine interfata LAN/ Ethernet 10/100mb
- va perimite exportarea cu usurinta a datelor in fisiere Excel
- va avea alarmare automata pe disply privind calibrarea senzorilor
- calibrarea se va efectua cu gaz de calibrare etalon clasa 1
- va contine slot de card micro SD cu capacitatea de minim 2GB pe care se vor putea stoca pana la 60000 date si 10000 evenimente/alarme
Specificatiile minime pentru senzorul de oxigen:
- inervalul de masura al O2: 0-25%
- acurateatea de masurare al O2<2%FS
- timp de raspuns <30s
- temperatura de operare: -20°C – 60°C
- durata de viata: min 5 ani
Specificatiile minime pentru senzorul de CO2:
- inervalul de masura al CO2: 0-5%
- acurateatea de masurare al CO2 +/- 70ppm
- timp de alarma <10s
- temperatura de operare: -0°C – 50°C
- durata de viata: min 5 ani
- Server tip PC TANK Q270.
