Cod produs: 100120
Producator: Mils Franta

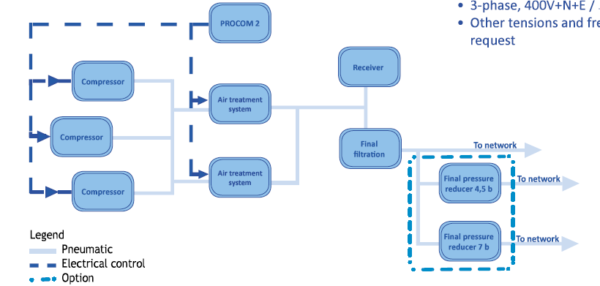

Componenta:
- Compresor aer medical, cu surub lubrifiat – 3 buc;
- Panou de control si monitorizare a statiei de aer medical tip Procom2 – 1 buc;
- Sistemul de tratare prin absorbtie SEC 7HC DUPLEX– AD5130 – 1 buc;
- Rezervor de aer 900L – 2 buc;
- Sistem de filtare final – 2 buc;
- Separator apa-ulei – 1 buc;
- Panou reductor de presiune – 1 buc;

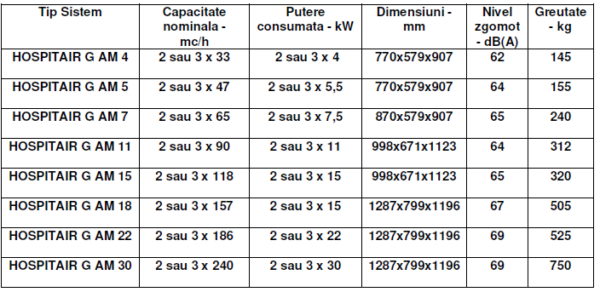

Statie aer comprimat
- 2 sau 3 compresoare cu surub lubrifiat tip G – VIS AM;
- fabricata conform EN ISO 7396-1:2016 si HTM BS;
- alimentare: 400 V/50Hz 3 ph;
- pentru montare la interior in spatiu curat amenajat;
- contin marcaj de conformitate tip CE 0459 medical;
- sistemul este realizat conform standardului ISO 7396-1 si HTM BS;
- contine hidrometru integrat:
- masurare continua a punctului de roua al aerului medical;
- domeniul de masura: -80°C – +20°C;
- precizia de masura: +/1°C;
- senzor de umiditate tip polimer in strat subtire;
- stabilitate crescuta a masuratorii chiar si la valori mici ale punctului de roua;
- alarme setabile;
- conditii de operare: temperatura 0÷60°C / presiune 0-20 bar / umiditate 0-100% HR;
- moduri prestabilite de functionare;
- presiune aer produs: 9,5 / 11 bar;

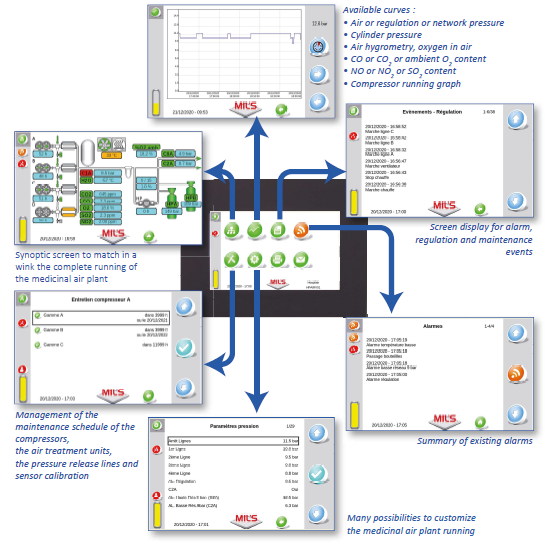

Panou de control si monitorizare a statiei de aer medical Procom2 – 1 buc
- touch screen usor de utilizat;
- contine doua solutii de control si monitorizare a statiei de producere aer medical;
- modul “ON/OFF” – opreste si porneste compresorul statiei de producere aer medical la valori presetate;
- modul “FLEXO” porneste motorul statiei de producere aer medical si il opreste la timpul prestabilit independent de valorile presetate. Aceasta functie se preteaza foarte bine in orele de consum de varf ale spitalului.
- va putea controla intre 1 si 5 statii de producere aer medical;
- inregistreaza timpul de functionare;
- contine alarma vizuala pe ecran si acustica tip buzzer;
- va putea monitoriza si sistemul de back-up pe butelii;
- contine interfata RS 485;
Sistemul de producere aer medical va putea fi conectat la sistemul electronic centralizat de monitorizare si control al intregii instalatii de gaze medicale.

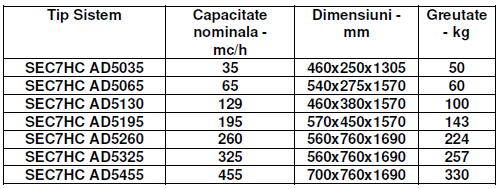

Sistemul de tratare / purificare a aerului tip SEC7HC DUPLEX AD51xx- 1 buc
- va livra un aer cu un punct de roua la -70°C;
- va livra aer medical de inalta calitate conform standard ISO 8573-1;
- va fi fabricat conform directivei 97/23/CE;
- presiunea maxima de intrare in uscator: 16 bar;
- uscator de aer cu tuburi consumabile;
- debit la 10 bar: functie de model – 35/65/129/195/260/325/455 nmc/h;
- va contine prefiltru de 1μm;
- tot in partea de prefiltrare va efectua o filtrare submicronica 0,01 μm;
- va contine filtru de carbon active;
- va contine filtru antibacterial;
- va contine filtru de monoxid de carbon;
- va contine sistem de uscare cu site moleculare;
- va contine filtru ciclonic cu drenaj electronic;
Separator apa ulei:

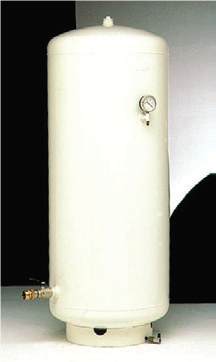

Rezervor de aer
- fabricat conform directivei 105/2009 / marcaj CE si respecta cerintele directivei recipientelor sub presiune 97/23/CEE;
- capacitate 900L;
- va fi o constructie metalica solida galvanizata;
- va contine supapa de suprapresiune;
- va contine manometru indicator de presiune;
- va contine valva de purjare;
- prevazut cu suporti de fixare in podea;
- diamtru: 795mm;
- inaltimea 2153mm;
- greutate: 215 kg / buc;

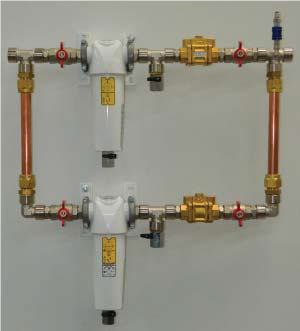

Sistem de filtare final – 1 buc
- va contine 2 filtre de particule montate in bypass: 0,01μm;
- va avea conexiuni de intrare iesire ¾”;
Panou reductor de presiune – 4 bar aer medical (8 bar aer chirurgical)
- va fi utilizat pentru reducerea presiunii din compresoare la valoarea presiunii de lucru si mentinerea acesteia la o valoare constanta;
- va contine supapa de siguranta reglata la 8 bar;
- va avea doua ramuri identice, in paralel / bypass, pe fiecare fiind un regulator de presiune o supapa de siguranta, pentru a permite efectuarea operatiilor de service si de remedierea avariilor fara a intrerupe alimentarea;
- va avea si un traductor de presiune pentru monitorizarea presiunii aerului medical ce pleaca in retea;
Sistemul de aer medical detine monitorizare continua a monoxidului de carbon conform standardul SR EN ISO 7396-1: 2016 paragraful 5.5.2.5.
